Für die Verfahrenstechnik bei einfachen industriellen Anforderungen
Besonders geeignet für:
- Regelung von sauberen flüssigen und gasförmigen sowie für neutralen Medien
- Wasseraufbereitung,
- Fernwärme und Fernkälte

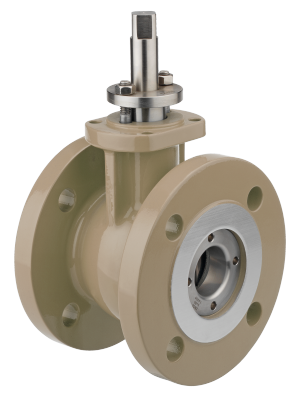

Ventile Typ 62.7 schließen im Uhrzeigersinn und haben einen Öffnungswinkel von 90°.
Technische Daten
Ausführung
| Baulängen |
| Nennweite |
| Nenndruck |
| Anschlussart · Flansch |
| Sitz-Kegel-Dichtung |
| Sitz-Faktoren |
| Durchflussrichtung |
| Kennlinienform |
| Stellverhältnis |
|
Mediumstemperaturbereich (unterschiedliche Konstruktionen) |
|
Leckage-Klasse |
| Konformität |
| DIN EN 558 Tabelle 2 Reihe 36 |
| DN 25 bis 200 |
| PN 10, 16, 25, 40 |
| DIN EN 1092-1 |
| Metallisch oder weich dichtend |
| F1 (100 %) · F0,6 (60 %) · F0,4 (40 %) · F0,25 (25 %) |
| Medium öffnet (FTO) |
| gleichprozentig oder linear (mittels Stellungsregler) · inhärent |
| Bis zu 200:1 |
|
–10 bis +220 °C |
|
Metallisch dichtend: IV nach DIN EN 60354-4 und ANSI/FCI 70-2 Weich dichtend: V nach DIN EN 60354-4 und ANSI/FCI 70-2 |
| ISA 75.08.02 |
| NPS 1 bis 8 |
| CL 150, 300 |
| ANSI/ASME B16.5 |
| Metallisch oder weich dichtend |
| F1 (100 %) · F0,6 (60 %) · F0,4 (40 %) · F0,25 (25 %) |
| Medium öffnet (FTO) |
| gleichprozentig · linear (mittels Stellungsregler) · inhärent |
| Bis zu 200:1 |
|
–146 bis +428 °F |
|
Metallisch dichtend: IV nach DIN EN 60354-4 und ANSI/FCI 70-2 Weich dichtend: V nach DIN EN 60354-4 und ANSI/FCI 70-2 |
Konfigurationsbeispiel
Das Ventil ist mit pneumatischen, elektrischen und hydraulischen Schwenkantrieben kombinierbar und kann mit verschiedenen Peripheriegeräten ausgestattet werden.
Typ 62.7-AT
mit pneumatischem Doppelkolben-Schwenkantrieb Typ AT - einfach- oder doppeltwirkend
Konstruktion
TA-Luft/DIN EN ISO 15848
Federbelastete TA-Luft Packung mit V-Manschetten
Zertifikate und Herstellererklärungen
EU-/CE-Konformität
| Herstellererklärung FB002.014 | RL 2014/34/EU (ATEX) | Ausgenommen vom Geltungsbereich nach Zündgefahrenbewertung gemäß DIN EN 13463-1:2001, Abs. 5.2 |
| Herstellererklärung FB002.121 DIN | RL 2014/68/EU (DGRL) | Die Ventile entsprechen der Druckgeräterichtlinie und dem Konformitätsverfahren Modul H |
| Herstellererklärung FB002.122 ANSI | RL 2014/68/EU (DGRL) | Die Ventile entsprechen der Druckgeräterichtlinie und dem Konformitätsverfahren Modul H |
| Einbauerklärung FB002.196 | RL 2006/42/EG (MRL) | Unvollständige Maschine (Armatur ohne Antrieb, mit undefinierter Schnittstelle) |
| Konformitätserklärung FB002.175 | RL 2006/42/EG (MRL) | Vollständige Maschine (Ventil mit Antrieb oder ohne Antrieb aber mit definierter Schnittstelle nach EN ISO 5211) |
| Herstellererklärung FB002.137-191 | DIN EN ISO 15848-1 TA-Luft |
Technische Anleitung zur Reinhaltung der Luft. Die Ventile sind für den Einsatz nach DIN EN ISO 1584-1 geeignet. Leistungskategorie siehe Herstellererklärung. |
Safety integrity level (SIL)
| Herstellererklärung FB002.012 | IEC 61508/IEC 61511 (SIL) | Anwendbar bis SIL 2 und bei redundanter Verschaltung bis SIL 3 |
TR CU (EAC)
| Zertifikat RU C-DE.MX24.B.00276/20 FB002.192 | TP TC 032/2013 (EAC) (TR CU) |
Sicherheit von Druckgeräten (RU, BLR, KAZ) (DGRL) |
| Konformitätserklärung RU Д-DE.MX24.B.01135/20 FB002.197 | TP TC 032/2013 (EAC) (TR CU) |
Sicherheit von Druckgeräten (RU, BLR, KAZ) (DGRL) |
| Konformitätserklärung FB002.153 | TP TC 010/2011 (EAC) (TR CU) |
Sicherheit von Maschinen und Geräten (RU, BLR, KAZ) (MRL) |
| Zertifikat RU C-DE.ГБ08.B.02294 FB002.152 | TP TC 012/2011 (EAC/Ex) (TR CU) |
Sicherheit von Geräten, für den Einsatz in explosionsgefährdeten Bereichen (RU, BLR, KAZ) (ATEX) |
