Für die Verfahrenstechnik bei hohen industriellen Anforderungen

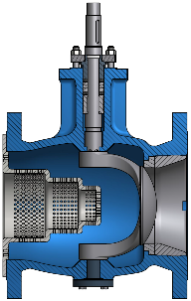

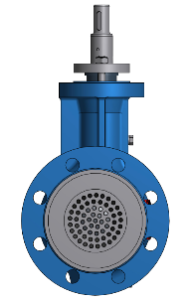

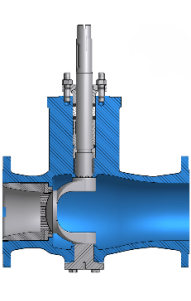

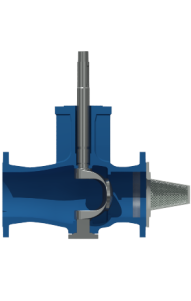

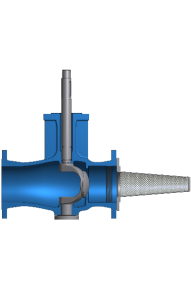

Große Applikationsvielfalt
Technische Daten
Ausführung
|
Baulängen |
| Nennweite |
| Nenndruck |
| Anschlussart · Flansch |
| Sitz-Kegel-Dichtung |
| Sitz-Faktoren |
| Durchflussrichtung |
| Kennlinienform |
| Stellverhältnis |
|
Mediumstemperaturbereich (unterschiedliche Konstruktionen) |
|
Leckage-Klasse |
| Konformität |
|
DIN EN 558 Tabelle 2 Reihe 1, 15 |
| DN 25 bis 600 |
| PN 10, 16, 25, 40 |
| DIN EN 1092-1 |
| Metallisch oder weich dichtend |
| F1 (100 %) · F0,6 (60 %) · F0,4 (40 %) · F0,25 (25 %) |
| Medium schließt (FTC) · Medium öffnet (FTO) |
| gleichprozentig oder linear (mittels Stellungsregler) · inhärent |
| Bis zu 200:1 |
|
–196 bis +500 °C |
|
Metallisch dichtend: IV nach DIN EN 60534-4 und ANSI/FCI 70-2 Weich dichtend: VI nach DIN EN 60534-4 und ANSI/FCI 70-2 |
|
DIN EN 558 Tabelle 2 Reihe 15, 37, 38 ISA 75.08.01 bis DN 250 |
| NPS 1 bis 24 |
| CL 150, 300 |
| ANSI/ASME B16.5 |
| Metallisch oder weich dichtend |
| F1 (100 %) · F0,6 (60 %) · F0,4 (40 %) · F0,25 (25 %) |
| Medium schließt (FTC) · Medium öffnet (FTO) |
| gleichprozentig oder linear (mittels Stellungsregler) · inhärent |
| Bis zu 200:1 |
|
–321 bis +932 °F |
|
Metallisch dichtend: IV nach DIN EN 60534-4 und ANSI/FCI 70-2 Weich dichtend: VI nach DIN EN 60534-4 und ANSI/FCI 70-2 |
Konfigurationsbeispiele
Das Ventil ist mit pneumatischen, elektrischen und hydraulischen Schwenkantrieben kombinierbar und kann mit verschiedenen Peripheriegeräten ausgestattet werden.
Typ 72.3-AT
mit pneumatischem Doppelkolben-Schwenkantrieb Typ AT, einfach- oder doppeltwirkend
Typ 72.3-R
mit pneumatischem Rollmembran-Schwenkantrieb Typ R, einfachwirkend
Typ 72.3-MZ
mit pneumatischem Membran-Schwenkantrieb Typ MZ, einfachwirkend und Handgetriebe
Typ 72.3-MD
mit pneumatischem Membran-Schwenkantrieb Typ MD, einfachwirkend
Typ 72.3-MN
mit pneumatischem Membran-Schwenkantrieb Typ MN, einfachwirkend
Konstruktionsvarianten
Standardstopfbuchse
Stopfbuchse ohne O-Ringe; nachziehbar
TA-Luft/DIN EN ISO 15848
Stopfbuchse mit O-Ringen: zwei dynamische und ein statischer; nicht nachziehbar
Wellenabdichtung
Abdichtung der Lagerstelle mit O-Ring
Lagerzapfenabdichtung
Abdichtung der Lagerstelle mit O-Ring und geschlossener Lagerbuchse
Typ 72.3-IT2
Isolierteil IT2
Temperaturverlängerung für kryogene Medien bei Temperaturen von –100 bis –196 °C
Typ 72.3-IT1
Isolierteil IT1
Tief- und Hochtemperaturverlängerung bei Temperaturen von –40 bis –100 °C und 350 bis 500 °C
Typ 72.3-DSB
Doppelstopfbuchse mit oder ohne Testanschluss
Äquivalentes Dichtungssystem zum Faltenbalg. Für umweltbelastende, toxische Medien.
Typ 72.3-Heizmantel
Heizmantel · verschiedene Ausführungen (ab Nennweite DN 80/NPS 3)
Für Medien, die nur oberhalb einer Temperatur flüssig bleiben. Ein Wärmeträger gewährleistet die gewünschte Temperatur.
Typ 72.3-Spülanschluss
Spülanschlüsse am Kegel, Lagerzapfen und Welle
Für anhaftende und verschmutzte Durchflussmedien, Feststoffströme.
